DRB-P系列電動潤滑泵及裝置(40MPa)
產品介紹
DRB-P系列電動潤滑泵是一種由減速電機直接驅動雙柱塞結構的壓油泵元件，而排出潤滑劑的單出口電動潤滑泵。
適用于公稱壓力40MPa以下的單、雙線干稀油集中潤滑系統中，作為供送潤滑劑的輸送裝置；本系列電動潤滑泵經組合成不同功能的電動潤滑泵裝置；選擇范圍廣，方便用戶隨時選用。
產品描述
一、概述
DRB-P系列電動潤滑泵適用于潤滑頻率高，配管長度大，潤滑點密集的單、雙線干稀油集中潤滑系統中，作為供給潤滑脂的輸送裝置。還可配備移動小車、膠管、油槍和電纜組成移動式電動潤滑泵裝置，適用于潤滑頻率低，潤滑點少，給油量大，不便于采用集中潤滑的單機設備，進行移動供脂潤滑。
該系列潤滑泵為電動高壓柱塞式。工作壓力在公稱壓力范圍內可任意調整，有雙重過載保護。貯油桶具有油位自動報警裝置，潤滑泵若配備電氣控制箱能實現雙線集中潤滑系統全自動控制，并對系統實現監視。二、技術參數
| 型 號 | 公稱壓力MPa | 額定給油量mL/min | 貯油器容積L | 電機 | 適用環境溫度 | 重 量kg | |
| 功率kW | 電壓 | ||||||
| DRB1-P120Z | 40 | 120 | 30 | 0.37 | 380 | 0～80 | 56 |
| DRB2-P120Z | 0.75 | -20～80 | 64 | ||||
| DRB3-P120Z | 60 | 0.37 | 0～80 | 60 | |||
| DRB41-P120Z | 0.75 | -20～80 | 68 | ||||
| DRB5-P235Z | 235 | 30 | 1.5 | 0～80 | 70 | ||
| DRB65-P235Z | 60 | 74 | |||||
| DRB7-P235Z | 100 | 82 | |||||
| DRB8-P235Z | 365 | 60 | 74 | ||||
| DRB9-P235Z | 100 | 82 | |||||
使用介質為錐入度不低于220（25℃，150g）1/10mm 的潤滑脂（NLGI0#-3#）和粘度等級大于N68 的潤滑油。

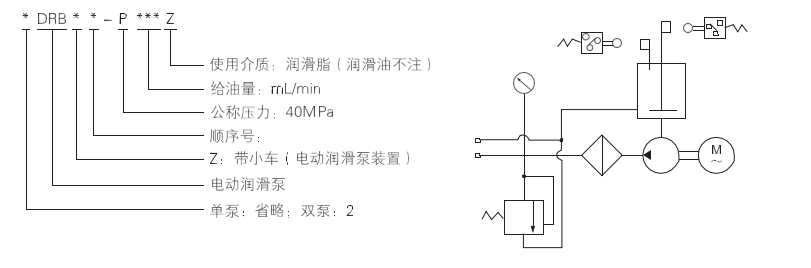

三、型號說明 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 四、圖形符號
五、外形尺寸
| 規格 | D | H | H1 | B | L | L1 | a | |
| 貯油筒 | 30L | 310 | 760 | 1140 | 200 | — | 233 | 1045 |
| 60L | 400 | 810 | 1190 | 230 | — | 278 | 1095 | |
| 100L | 500 | 920 | 1200 | 280 | — | 328 | 1205 | |
| 電機功率 | 0.37kW.80r/min | — | — | — | — | 500 | — | — |
| 0.75kW.80r/min | — | — | — | — | 563 | — | — | |
| 1.5kW.160r/min | — | — | — | — | 575 | — | — | |
| 1.5kW.250r/min | — | — | — | — | 575 | — | — |

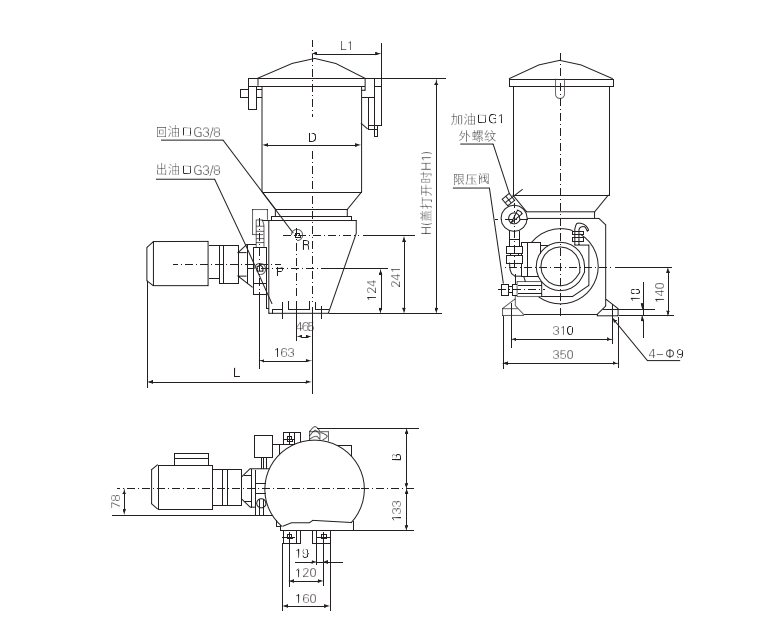

（1）潤滑泵的外形尺寸

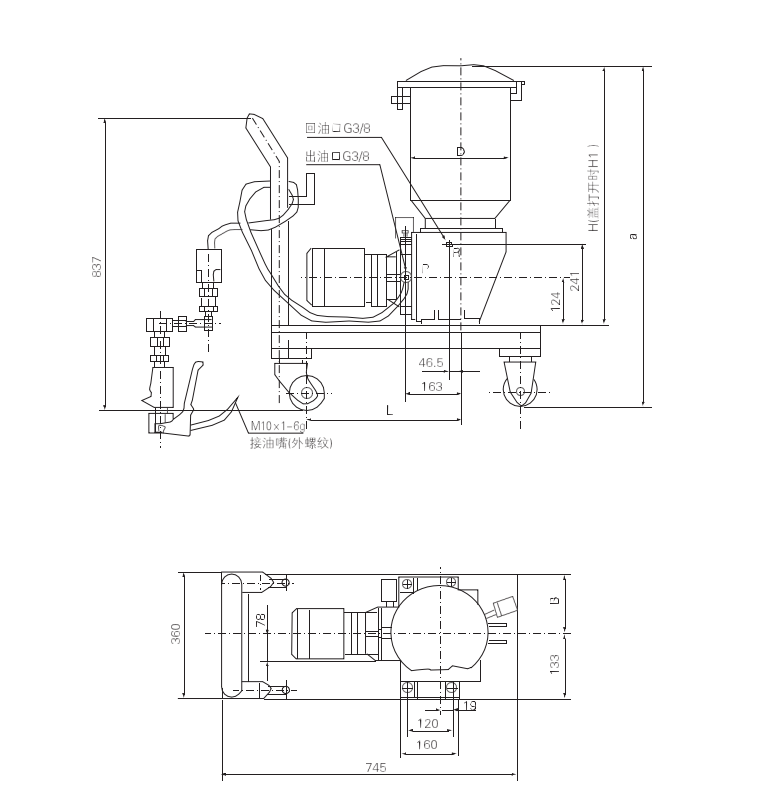

（2）帶小車潤滑裝置外形尺寸

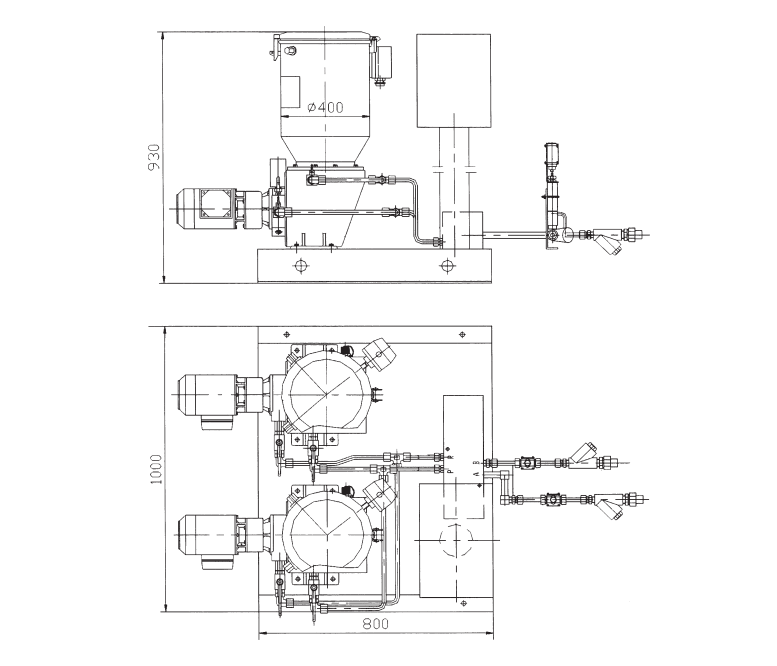

（3）雙泵帶電動換向閥潤滑裝置外形尺寸
六、工作原理
減速電機固定于帶泵裝置的連接法蘭上，通過驅動偏心軸帶動滑叉作直線往復運動，并帶動螺旋壓油板和刮油板順時針方向旋轉，經攪動變軟的潤滑脂均勻地被壓到泵裝置吸油口周圍。

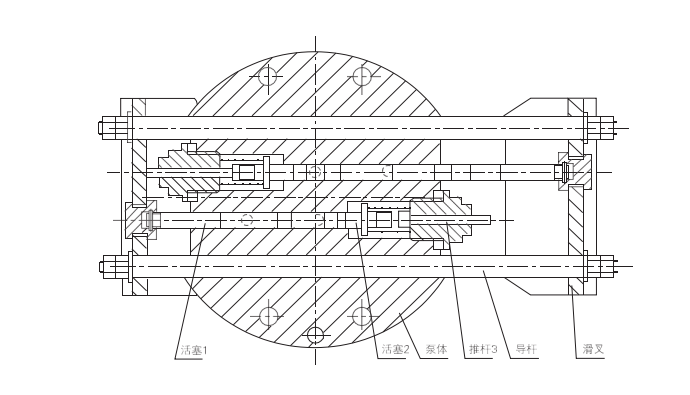

泵體內二組活塞，每組活塞由1個工作塞和2個控制活塞組成，當一組活塞中的工作活塞完成吸油過程時，另一組活塞中的工作活塞則把潤滑脂壓向出油口。如下圖所示，當滑叉向左運動時，上組活塞完成吸油，下組活塞完成壓油，開始新的工作。這時下組活塞1、2向左運動，活塞2在彈簧力作用下到位置關閉出口，而活塞1繼續向左運動，這時活塞2和1之間形成真空，其真空度隨活塞1的左移不斷擴大，滑叉運動到位置活塞1打開吸油口，潤滑脂從吸油口吸入，如彈簧力不足，沒將活塞2推到位置，此時推桿3會在滑叉的推動下強制地把活塞2壓到位置，同時上組活塞1、2、3向左運動，活塞1先關閉吸油口，被吸入的潤滑脂在活塞1的推動下向左移動，當活塞2把出油口打開時，活塞2和推桿3 的運動也就停止，活塞1繼續左移，把潤滑脂從出油口壓出，活塞1、2接觸滑叉也已運動到位置完成半個工作，如此周而復始地運動，二組活塞交替地將潤滑油脂從出油口壓送出來，壓出的潤滑脂經泵裝置連接法蘭上的過濾器過濾后向系統供送。
使用要領
1、該系列電動潤滑泵應安裝在環 境適合、灰塵少，便于調整、檢查、維修和拆洗及方便補脂的地方。
2、該系列電動潤滑泵應盡可能布置在系統的中心位置，縮短系統配管長度，保持壓力降，使泵能產生足以克服潤滑點背壓的壓力。
3、泵調壓閥的設定壓力，可以在0～40MPa范圍內任意調節，在使用時不允許超過泵的公稱壓力(40MPa)。
4、泵出油口處過濾器的過濾網要定期清洗，預防堵塞。
5、若由于系列某種故障原因，使壓力達到約50MPa時，保險片即破裂，要查明原因并排除后再裝入新的保險片。
6、向貯油器內補充潤滑劑需要使用DJB-H1.6型電動補脂泵從貯器補脂口加入。
7、貯油器內薄膜式容量指示器只適用于潤滑脂，使用介質為潤滑油時，需要調換成浮球式容量指示器。
8、電動減速機初用二個月需要從排氣塞孔補充適量的3#二硫化鉬潤滑脂，以后每隔4個月補充一次。
9、該系列電動潤滑泵為室內安裝型，在室外或環境惡劣的場合使用時，需要采取防護措施。
訂貸說明
1、訂購移動式電動潤滑泵裝置，需要在合同中注明所配膠管長度及電纜長度。
