DSPQ-L、SSPQ-L系列雙線分配器(20MPa)
產品介紹
雙線分配器設有左右側二處進油口，出油根據結構不同可分為單向出油和雙向出油二種，標準形式均帶有油量調節裝置，在高溫等特殊工作條件下可不配帶油量調節裝置。
雙線分配器適用于雙線式干油集中潤滑系統中，作為一種計量給油裝置，通過二條供油管交互壓送潤滑劑的壓力動作，實現各個雙線分配器的定量給油。
產品描述
| 一、使用條件 適用于公稱壓力為20MPa的雙線式集中潤滑系統作為一種計量給油裝置，它在兩條供油管交替的供油壓力作用下，直接由供油壓力推動活塞給油，完成向各潤滑點定量分配潤滑脂的功能。 DSPQ-L系列單向出油分配器給油口都在底部，分配器活塞正反向動作均從同一個給油口排油，系統每工作一次，各給油口均排油一次。 SSPQ-L系列雙向出油分配器正面和底部均有給油口，分配器活塞正反向動作分別從正面和底部的給油口排出潤滑脂。相對于SDPQ 型分配器給油口加大，正面右位給油口下預制一，二口合并為一口的螺塞，易改為奇數出油，使用系統配管簡單。 SSPQ-L2、3、4三種系列的分配器，同樣給油口數的外形安裝尺寸相同，易于型號變 替換方便。 該系列分配器可以從指示桿的動作直接觀察分配器的工作情況，還可通過調整螺釘在規定范圍內方便地調整各個給油口的給油量。 |
|

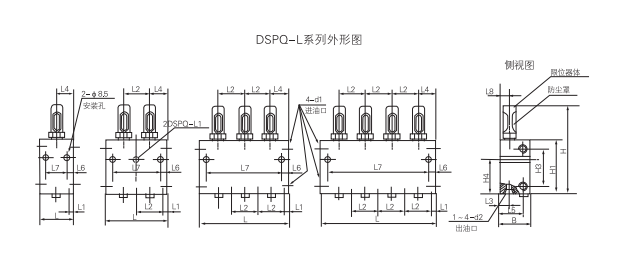

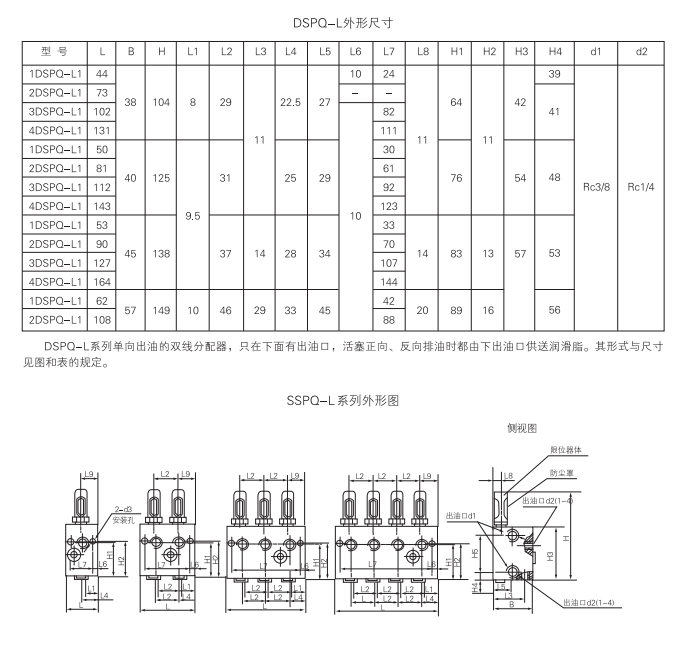

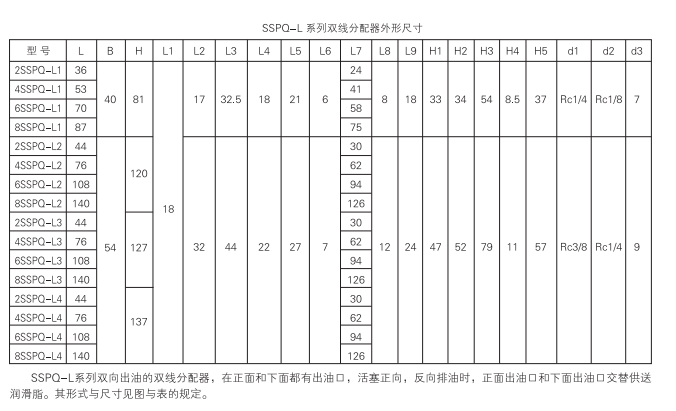

二、技術參數、外形尺寸
SDPQ-L系列（注：損失量是指推動導向活塞需要的流量）
| 型 號 | 公稱壓力 | 動作壓力 | 出油口數 | 每口每循環給油量ml | 損失量 | 調整螺釘每轉一 圈的調整量mL | 重量 | |||
| 標準型號 | 原型號 | MPa | MPa | 個 | 系列 | 最大 | 最小 | mL | kg | |
| 1DSPQ-L1 | DV-31H | 20 | ≤1.5 | 1 | 1 | 1.2 | 0.2 | 0.50 | 0.06 | 0.8 |
| 2DSPQ-L1 | DV-32H | 2 | 1.4 | |||||||
| 3DSPQ-L1 | DV-33H | 3 | 1.8 | |||||||
| 4DSPQ-L1 | DV-34H | 4 | 2.3 | |||||||
| 1DSPQ-L2 | DV-41H | 1 | 2 | 2.5 | 0.6 | 0.55 | 0.10 | 1.0 | ||
| 2DSPQ-L2 | DV-42H | 2 | 1.9 | |||||||
| 3DSPQ-L2 | DV-43H | 3 | 2.7 | |||||||
| 4DSPQ-L2 | DV-44H | 4 | 3.2 | |||||||
| 1DSPQ-L3 | DV-51H | ≤1.2 | 1 | 3 | 5.0 | 1.2 | 0.63 | 0.15 | 1.4 | |
| 2DSPQ-L3 | DV-52H | 2 | 2.4 | |||||||
| 3DSPQ-L3 | DV-53H | 3 | 3.5 | |||||||
| 4DSPQ-L3 | DV-54H | 4 | 4.6 | |||||||
| 1DSPQ-L4 | DV-61H | 1 | 4 | 14.0 | 3.0 | 0.63 | 0.68 | 2.4 | ||
| 2DSPQ-L4 | DV-62H | 2 | 4.2 | |||||||
SSPQ-L 系列：(注：損失量是指推動導向活塞需要的流量)。
| 型 號 | 公稱壓力 | 動作壓力 | 出油口數 | 每口每循環給油量ml | 損失量 | 調整螺釘每轉一 圈的調整量mL | 重量 | |||
| 標準型號 | 原型號 | MPa | MPa | 個 | 系列 | 最大 | 最小 | mL | kg | |
| 2SSPQ-L1 | DW-22H | 20 | ≤1.8 | 2 | 1 | 0.6 | 0.15 | 0.17 | 0.04 | 0.5 |
| 4SSPQ-L1 | DW-24H | 4 | 0.8 | |||||||
| 6SSPQ-L1 | DW-26H | 6 | 1.1 | |||||||
| 8SSPQ-L1 | DW-28H | 8 | 1.4 | |||||||
| 2SSPQ-L2 | DW-32H | ≤1.5 | 2 | 2 | 1.2 | 0.2 | 0.20 | 0.06 | ||
| 4SSPQ-L2 | DW-34H | 4 | 2.4 | |||||||
| 6SSPQ-L2 | DW-36H | 6 | 3.4 | |||||||
| 8SSPQ-L2 | DW-38H | 8 | 4.4 | |||||||
| 2SSPQ-L3 | DW-42H | 2 | 3 | 2.5 | 0.6 | 0.10 | 1.4 | |||
| 4SSPQ-L3 | DW-44H | 4 | 2.4 | |||||||
| 6SSPQ-L3 | DW-46H | 6 | 3.4 | |||||||
| 8SSPQ-L3 | DW-48H | 8 | 4.4 | |||||||
| 2SSPQ-L4 | DW-52H | ≤1.2 | 2 | 4 | 5.0 | 1.2 | 0.15 | 1.4 | ||
| 4SSPQ-L4 | DW-54H | 4 | 2.4 | |||||||
| 6SSPQ-L4 | DW-56H | 6 | 3.4 | |||||||
| 8SSPQ-L4 | DW-58H | 8 | 4.4 | |||||||
DSPQ-L和SSPQ-L系列分配器使用介質為錐入度265（25℃，150g）1/10mm 潤滑脂（NLGI0#～1#）或粘度等級大于N68的潤滑油。使用環境溫度為-10℃～80℃;介質為潤滑油時，可在10MPa 壓力下使用。

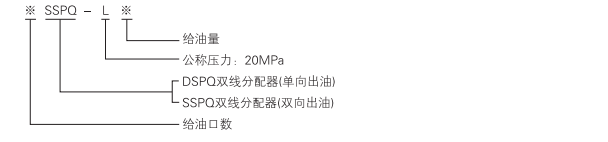

三、型號說明
四、動作說明

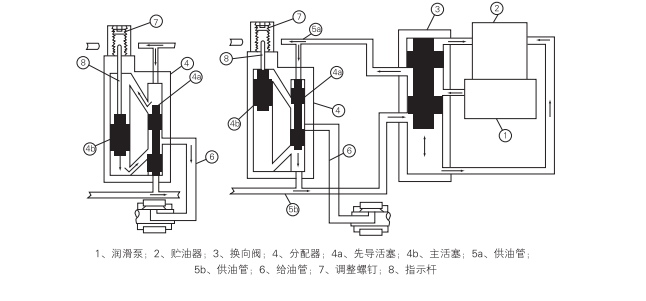

雙線分配器有兩個進油口，分別與5a.5b供油管連接，當其中一條由潤滑泵供油時，另一條則向貯油器開放。
如上圖所示，由泵壓送來的潤滑脂，經供油管5a輸送至分配器4，進入先導活塞4a上部加壓，將先導活塞4a壓下，此時下部與供油管5b連通卸荷。隨著先導活塞4a的下移，使主活塞4b上腔與先導活塞上腔連通，主活塞下腔與出油口連通，供送的潤滑劑進入主活塞上腔，推動主活塞下移，將其下腔的潤滑劑經給油管6壓送到潤滑點，完成一周期的給油動作。
切換至供油管5b供油開始第二個周期的給油動作，分配器活塞按相同的順序反向進行前述動作。
分配器每口給油口由主活塞4b的直徑和行程確定，通過調節調整螺釘7，改變主活塞4b的行程，可實現規定范圍的油量調節。
SSPQ-L系列分配器動作原理同上，供油管5a、5b分別供油一次其下部和正面給油口分別排油一次。

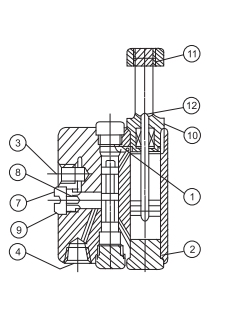

五、使用說明 1、需要在規定的環境下使用規定的介質。 2、分配器的兩個進油口分別與兩條供油管連接，且兩側是貫通的，某一側的進油口不使用時應堵上螺塞。不使用的給油口也應堵上螺塞(SDPQ 系列)。3、在灰塵大、潮濕，環境惡劣的場合使用，應配防護罩。 4、給油量的調整，旋動限位器（10）上的調整螺絲（11）可以根據潤滑點的實際需要給油量的范圍內調整給油量。調整應在指示桿（12）縮回去的狀態下進行，調整完畢應將鎖緊螺絲擰緊。 5、給油口數若為奇數，應將螺堵（8）擰出來堵在給油口（3）上，這樣給油口（3）和（4）連通，活塞正反動作均從給油口（4）出油。 6、雙線分配器在系統中優先采用并聯安裝法，供油管與分配器聯接在左邊或右邊均可；其次采用串聯安裝法，串聯個數不允許超過三個，在特定的場合也可并串組合安裝。 7、與分配器接觸的表面應光滑平整，安裝螺栓不宜擰得過緊，以免變形影響正常動作。 8、分配器活塞二端螺塞無故不許拆卸，如泄漏應擰緊或 換新的密封墊圈。 |
|
六、常見故障及排除方法
1、分配器不動作。
檢查供油管有否壓力油輸送，潤滑點是否阻塞，給油管是否被壓扁；分配器內是否進入雜質致使活塞孔拉毛等。查明后排除即可。
2、限位器體指示桿處漏油。
拆下限位器 換新的油封，可能是油封庫存或使用時間過長老化或超過規定的使用環境溫度，查明后 換。
七、訂貨說明
1、分配器安裝使用環境溫度＞ 80℃的需要在訂貨合同中注明，以便供貨時使用耐高溫油封。
2、SSPQ（DW）型分配器對應出口均需合并時，訂貨時在SSPQ 后加注下標即SSPQ1 或DW- ※※ H；不合并時最后的“H”不帶。
