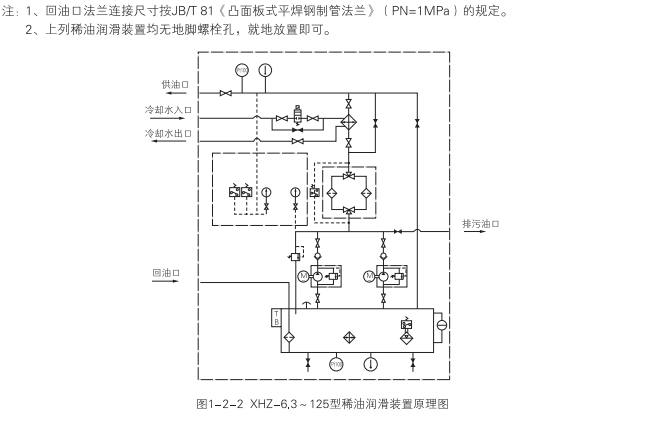

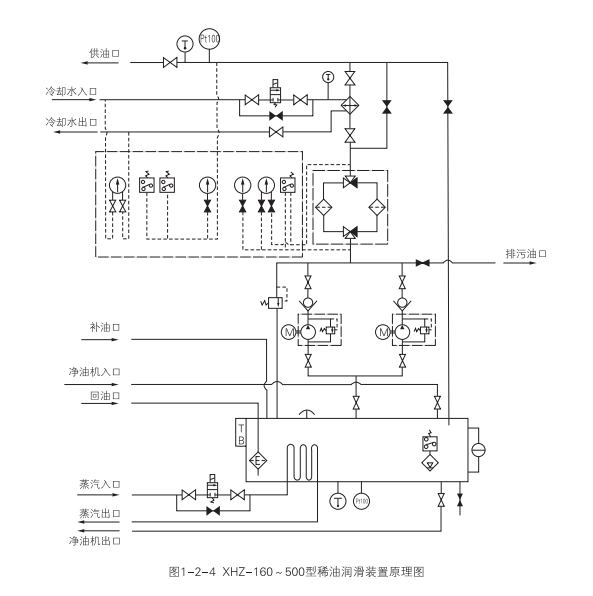

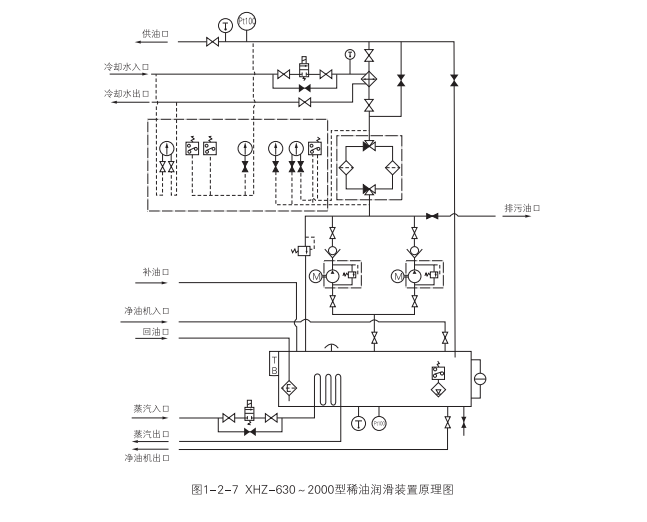

工作原理
本稀油潤滑裝置的工作原理如下：
油液由油泵排出經單向閥、截止閥、雙筒網式過濾器及油冷卻器后被直接送往潤滑點，然后沿著系統的回油總管經回油過濾流回油箱。泵的公稱壓力為0.63MPa（即泵的出口壓力），稀油潤滑裝置的供油壓力為0.5MPa（即出油口壓力）。設有壓力罐的稀油潤滑裝置，其氣源壓力為0.5～0.6MPa。
正常操作時，一臺齒輪泵工作，一臺備用，通過轉換開關來控制使之交替使用，通過按鈕開關啟動和停止。泵的輸出端配有安全閥，用以避免油泵過截，此閥設定的開啟壓力為0.63MPa。系統的壓力由壓力開關控制，當系統壓力達到正常調定值時，主機方可啟動，當系統壓力低于某一調定值時，備用泵自動啟動，直到壓力恢復正常為止。如系統壓力繼續降低，低于調定值時，發出低壓事故報警信號，責令主機停車排除故障。
結構特點
1、在雙筒過濾器上裝有差壓訊號器，當過濾器進出口壓差超過0.10～0.15MPa 時，差壓訊號器發出報警信號，用來通知切換工作濾網筒，以便清洗或 換濾網（此裝置設計在冷卻器裝置之前；油粘度較高者 適合）。
2、在冷卻器的進水口裝有一個直讀式溫度計和電磁水閥，用來觀察進水溫度和控制冷卻水的通或斷。在系統的出油口處，裝有一個電接點、溫度計和溫度控制器，用于控制工作油溫；當出口油溫高于某一調定的溫度時，電磁水閥自動開啟，冷卻器投入工作，直到油溫恢復正常為止。如冷卻器已投入工作，系統的油溫繼續上升，達到最高溫度時，溫度控制器發出油溫過熱報警信號。當冷卻器需要 換或維修時，可關閉冷卻器的進出口閥門，打開旁路閥門，油液即不經冷卻器直接送往潤滑點。
3、在油箱上裝有二個電接點溫度計和二個液位開關，當油箱油溫低于某一調定溫度時，電加熱器通電或蒸汽閥門開啟，對油液進行加熱，直到達到正常操作油溫為止。當油箱中油液的溫度低于最低調定溫度時，油泵不能啟動，需對油箱中油液加熱。當油箱的液位達到上限或下限時，液位開關發出報警信號。

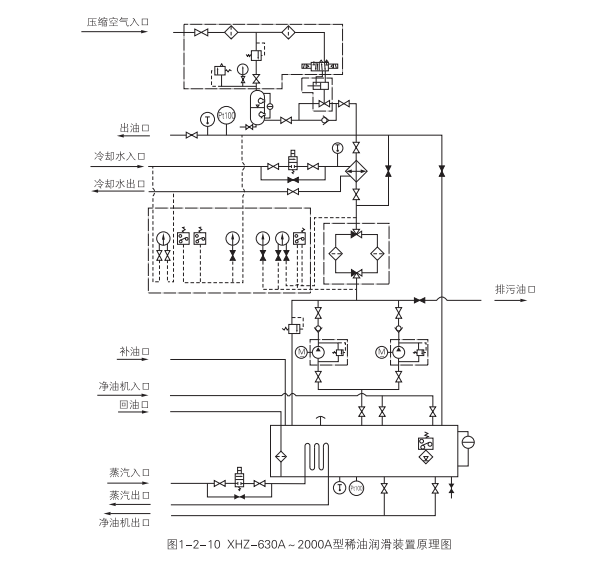

4、型號后帶“A”者為有壓力罐的裝置，可滿足發生意外事故或突然停電時，儲存在壓力罐中的油液可作臨時壓力油源向系統短時供油，但需注意壓力罐上的一般單向閥應水平安裝，不得向下安裝（對較小的旋啟式單向閥允許向上安裝），附圖中應作相應改變。
5、配有電控柜和儀表盤，觀察運行參數方便，可實現自動控制和事故報警。
技術參數
| 型 號 | 公稱 | 油箱 容積 m3 | 電動機 | 過濾 面積 m2 | 換熱 面積 m2 | 冷卻水 管通徑 mm | 冷卻水 耗量 m3/h | 電加熱 器功率 kW | 蒸汽管 通徑 mm | 蒸汽 耗量 kg/h | 壓力罐 容量 m3 | 出油口 通徑 mm | 回油口 通徑 mm | 重量 （約） kg | |
| 極數 p | 功率 kW | ||||||||||||||
| XHZ-6.3 | 6.3 | 0.25 | 6 | 0.75 | 0.05 | 1.3 | 25 | 0.6 | 3 | — | — | — | 15 | 40 | 320 |
| XHZ-10 | 10 | ||||||||||||||
| XHZ-16 | 16 | 0.5 | 6 | 1.1 | 0.13 | 3 | 25 | 1.5 | 6 | — | — | — | 25 | 50 | 980 |
| XHZ-25 | 25 | ||||||||||||||
| XHZ-40 | 40 | 1.25 | 6 | 2.2 | 0.20 | 6 | 32 | 3.8 | 12 | — | — | — | 32 | 65 | 1520 |
XHZ-63 | 63 | ||||||||||||||
| XHZ-100 | 100 | 2.5 | 6 | 5.5 | 0.40 | 11 | 32 | 7.5 | 18 | — | — | — | 40 | 80 | 2850 |
| XHZ-125 | 125 | ||||||||||||||
| XHZ-160 | 160 | 5 | 4, 6 | 7.5 | 0.52 | 20 | 65 | 20 | — | 25 | 40 | — | 65 | 125 | 3950 |
| XHZ-200 | 200 | ||||||||||||||
| XHZ-225 | 225 | 10 | 4, 6 | 11 | 0.83 | 35 | 100 | 30 | — | 25 | 65 | — | 80 | 150 | 5660 |
| XHZ-315 | 315 | ||||||||||||||
| XHZ-400 | 400 | 16 | 4, 6 | 15 | 1.31 | 50 | 100 | 45 | — | 32 | 90 | — | 100 | 200 | 7290 |
| XHZ-500 | 500 | ||||||||||||||
| XHZ-630 | 630 | 20 | 6 | 18.5 | 1.31 | 60 | 100 | 55 | — | 32 | 120 | 2 | 100 | 250 | 8169 |
| XHZ-630A | 10160 | ||||||||||||||
| XHZ-800 | 800 | 25 | 6 | 22 | 2.2 | 80 | 125 | 70 | — | 40 | 140 | 2.5 | 125 | 250 | 11550 |
| XHZ-800A | 13780 | ||||||||||||||
| XHZ-1000 | 1000 | 31.5 | 6 | 30 | 2.2 | 100 | 125 | 90 | — | 50 | 180 | 3.15 | 125 | 300 | 13315 |
| XHZ-100A | 15500 | ||||||||||||||
| XHZ-1250 | 1250 | 40 | 6 | 37 | 3.3 | 120 | 150 | 110 | — | 50 | 200 | 4 | 150 | 300 | 15350 |
| XHZ-1250A | 17960 | ||||||||||||||
| XHZ-1600 | 1600 | 50 | 6 | 45 | 3.3 | 160 | 150 | 145 | — | 65 | 260 | 5 | 150 | 350 | 20010 |
| XHZ-1600A | 23020 | ||||||||||||||
| XHZ-2000 | 2000 | 63 | 8 | 55 | 6 | 200 | 200 | 180 | — | 65 | 310 | 6.3 | 200 | 400 | 25875 |
| XHZ-2000A | 30300 | ||||||||||||||
注：1、A 為帶壓力罐的稀油潤滑裝置，呈正方形布置。
2、斜齒輪油泵為4 極電機；人字齒輪油泵為6 極電機；極數也根據介質粘度確定，粘度高時宜選低速。
3、如冷卻水質采用江河水，需經過濾沉淀，水溫不應超過32℃。

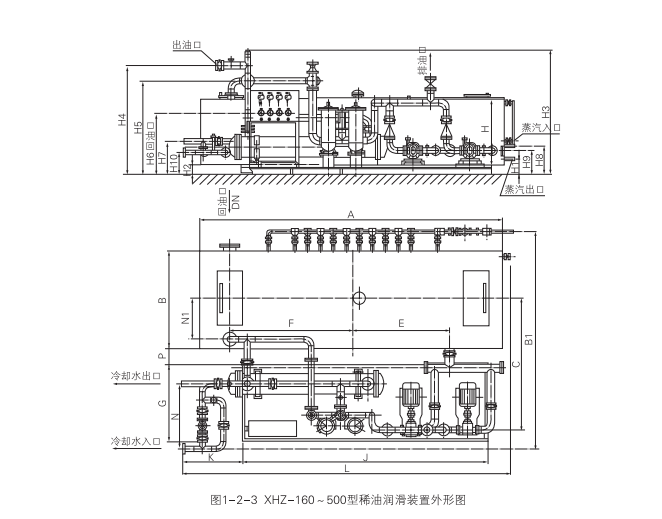

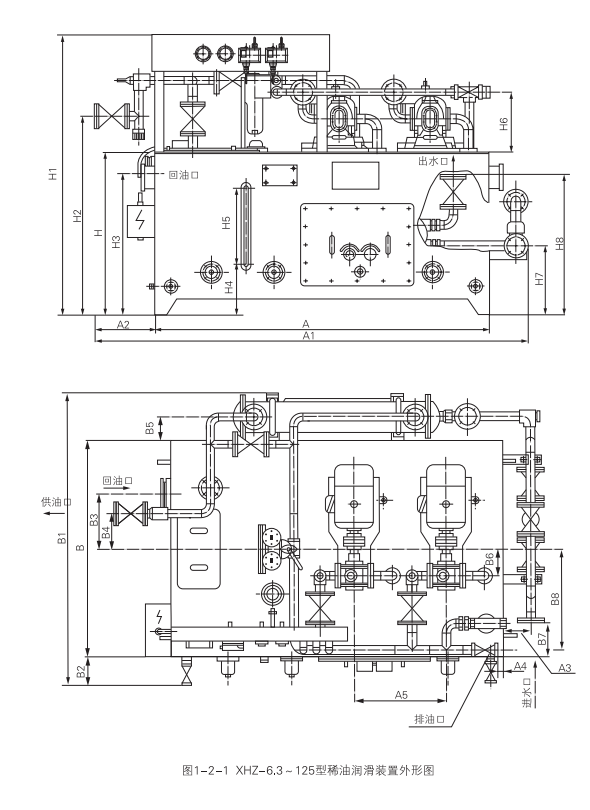

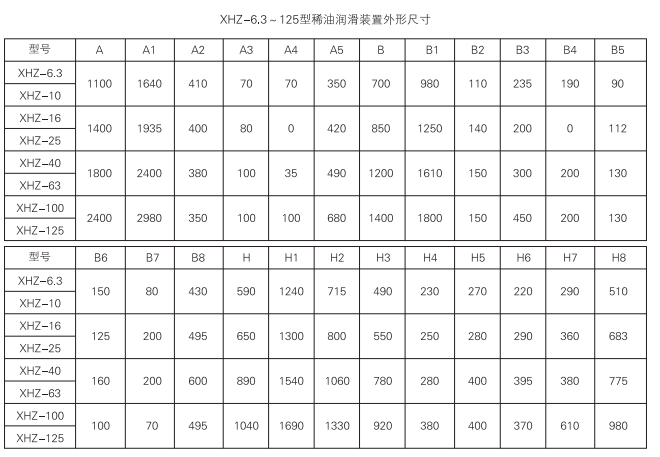

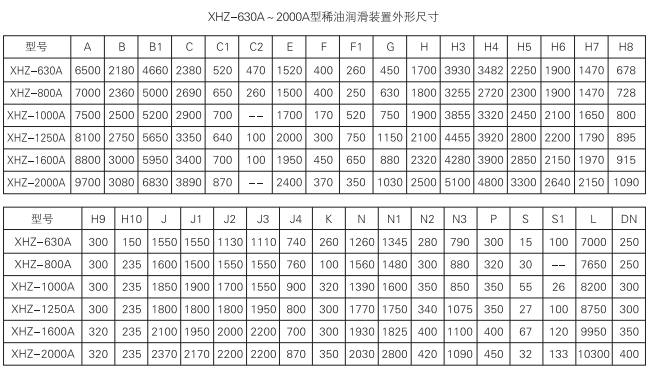

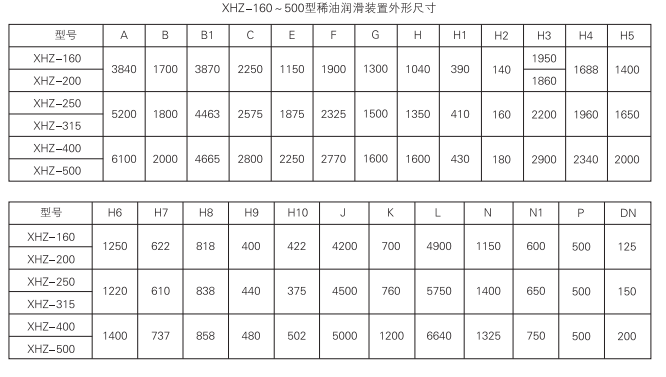

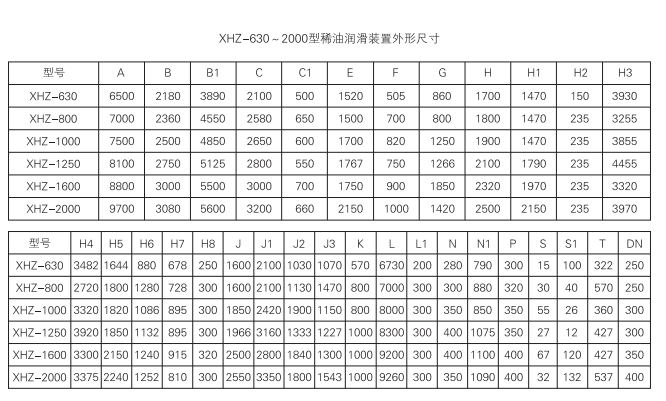

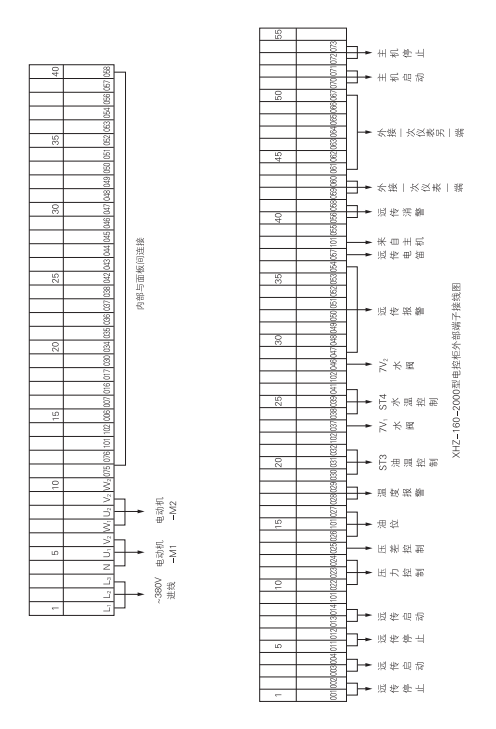

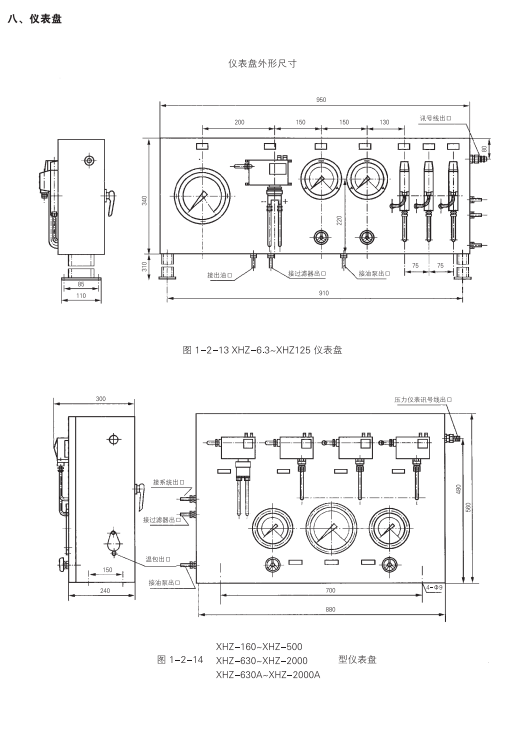

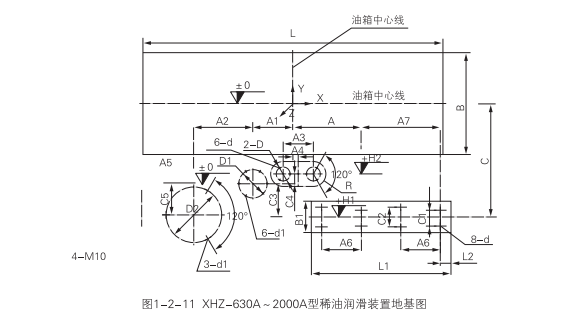

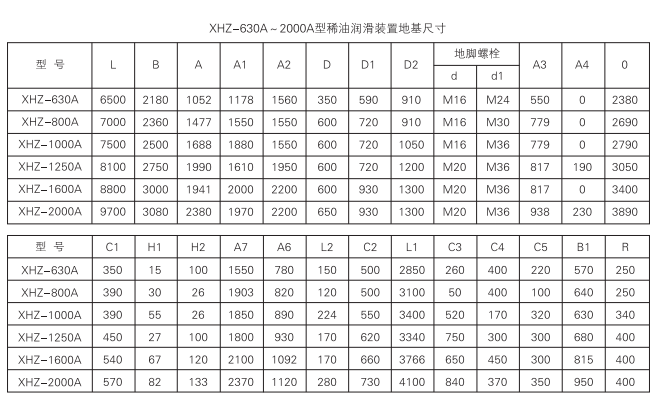

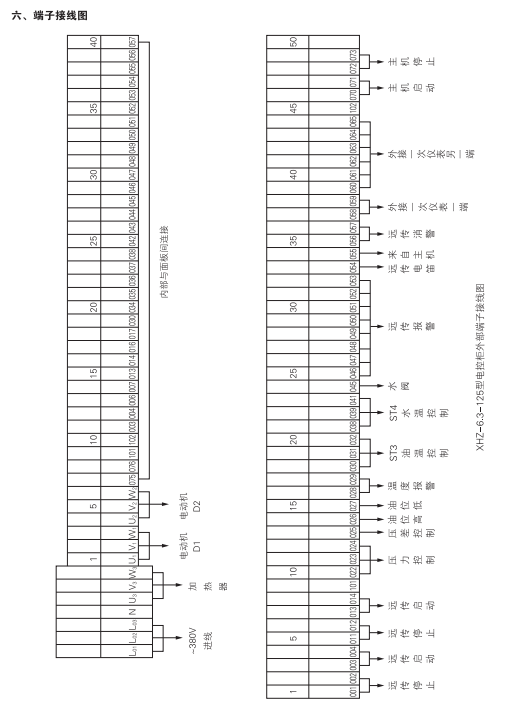

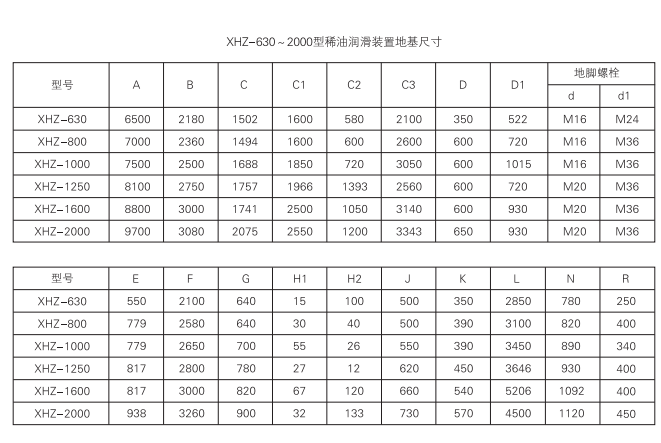

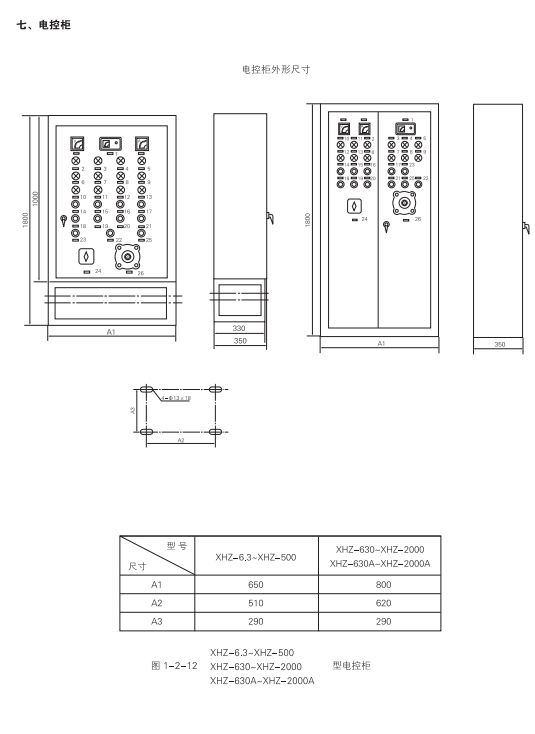

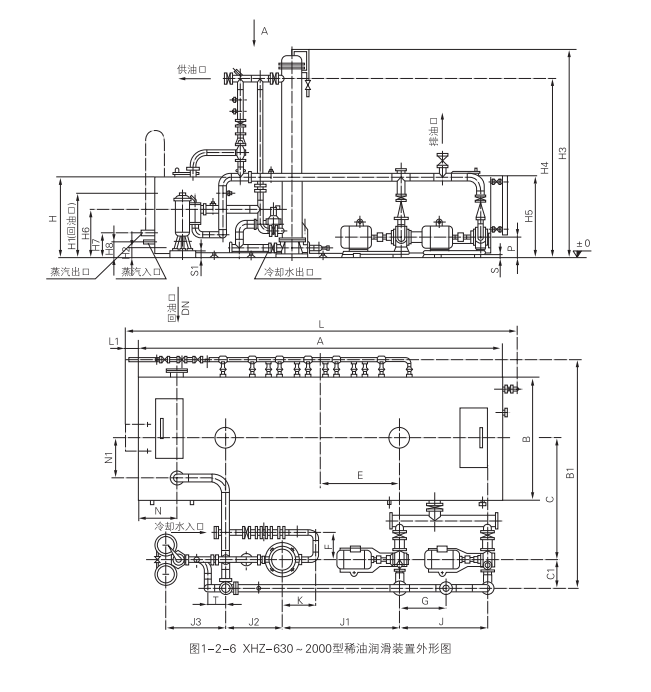

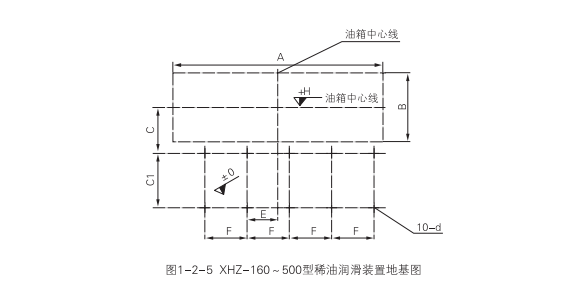

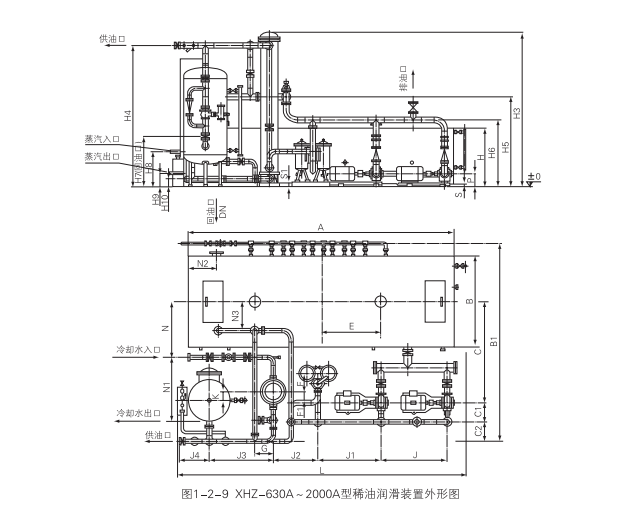

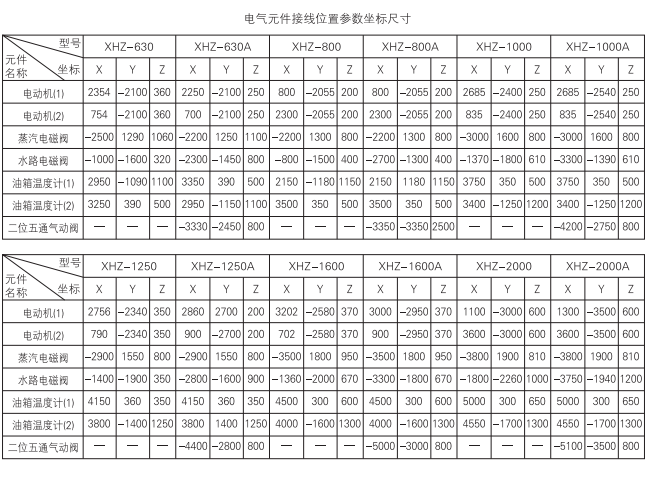

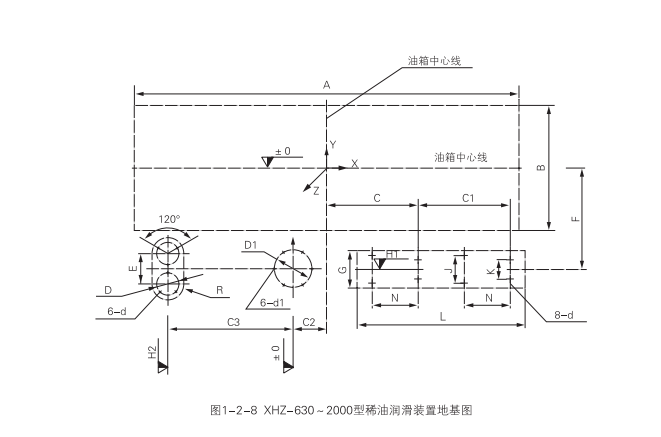

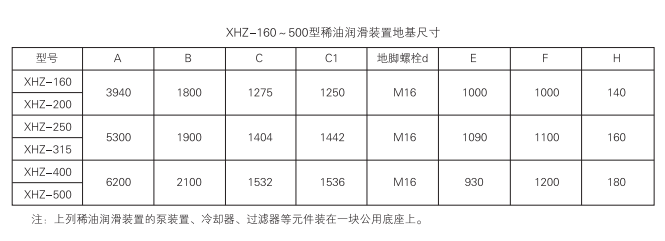

結構尺寸
