AVE型油氣分配混合器
產品介紹
AVE型油氣分配混合器，它是一種由鋁合金材料制造的容積定量式結構的油氣分配混合器，設有一個進油口、一個進氣口、1～8個油氣出口。主要適用于單線卸壓式油氣潤滑系統中。
產品描述
| 一、結構特點及應用范圍 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 二、技術參數 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 適用過濾精度25m，粘度≤760cSt/40℃的潤滑油；環境溫度0℃～40℃。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

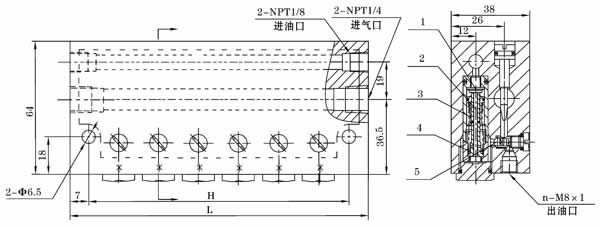

1-密封墊 2-閥芯 3-閥套 4-彈簧 5-橡膠球 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

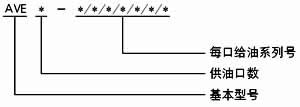

| 三、型號說明 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 四、動作說明 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 從進油口處進入的壓力油，在油壓的作用下件1下移，緊貼在件2上端面封住了通油通道，同時打開了進油通道向件3上腔充油，件3在油壓作用下克服件4彈簧力向下移動，則件3下腔的油頂開件5進入混合腔，在壓縮空氣的作用下經混合后的油氣從油氣出口排出。供油主管卸荷后，件1上部油壓低并且件3在件4的作用下向上回位，件3上腔充入的油經已打開的件2上端面流道孔進入件3下腔儲存，為下一循環供油作好準備。各口的供氣量可通過節流螺絲的開口大小進行調節。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 五、使用要領 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1、必須在規定的環境下使用規定范圍的介質。 2、壓縮空氣接口必須與本油氣系統專屬的壓縮空氣網絡管路連接，嚴禁與其它來歷不明的氣源管路連接，以免發生意外。 3、油氣分配混合器的安裝位置優先考慮安裝在工況條件好，溫差彎化小，無腐蝕性介質影響的部位，決不允許安裝在長時間受高溫輻射烘烤的場合使用。 |
