23DF-L1和34DF-L2電磁換向閥
產品介紹
23DF-L1和34DF-L2電磁換向閥，，是一種采用濕式電磁吸鐵驅動閥芯移動，以開閉供油管路或轉換供油方向的一種換向閥。適用于公稱壓力20MPa以下的雙線終端式潤滑系統，與潤滑泵配套使用。
產品描述

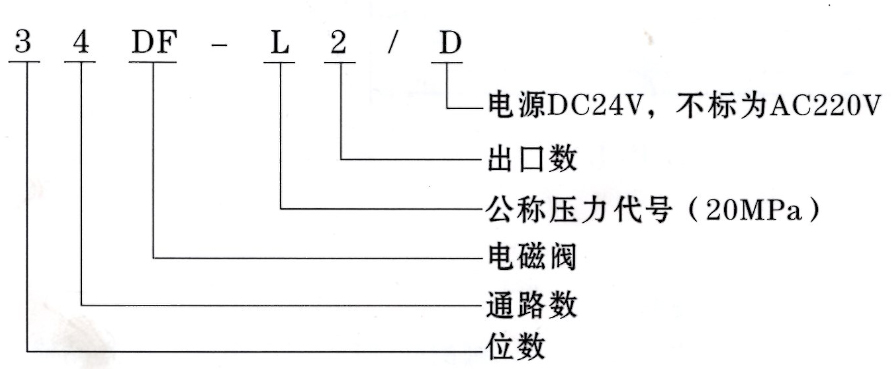

型號說明
使用說明
1、此閥應安裝在被控系統主、支管線的前端。
2、被控線管的壓力油端需要與閥的“P”口連接，閥的回油口“T”需要直接且暢通卸荷回油箱。
3、使用需要仔細核對電磁吸鐵的工作電壓是否與電氣控制的使用電壓符合。
技術參數
型號 | 公稱壓力Mpa | 大流量L/min | 通路數 | 允許背壓Mpa | 允許切換換頻率 | 電壓 | 溫度 | 重量kg | |
標準型號 | 原型號 | ||||||||
34DF-L2 | SV-32 | 20 | 3 | 4 | 3 | 30 | AC220V DC24V | -5℃-50℃ | 17 |
23DF-L1 | SV-31 | 3 | 10 | ||||||

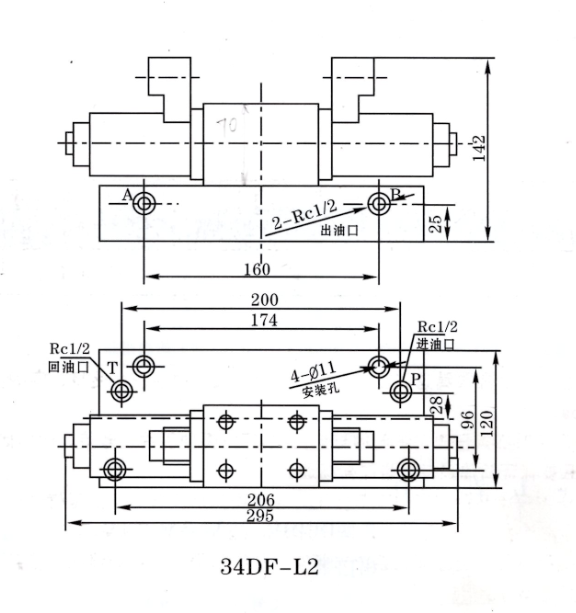

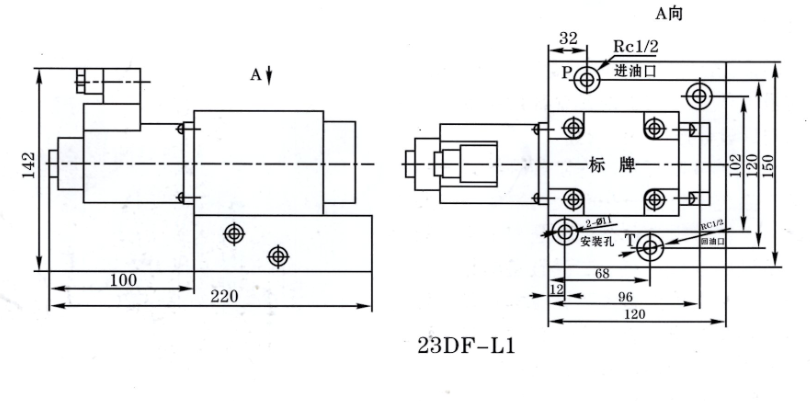

外形尺寸
圖形符號
