YZF-L4型壓力操縱閥
產品介紹
YZF-L4型壓力操縱閥，是一種利用二根供油主管線間的壓力差，通過齒輪齒條和彈簧+連桿機構的機械運動轉化成開關量電信號輸出的發訊裝置，它具有發訊信號準確靠譜，發訊設定壓力可調的特點。主要使用在公稱壓力在20MPa級以下的雙線終端式電動干油集中潤滑系統中，安裝在二條供油主管線的 末端。
產品描述

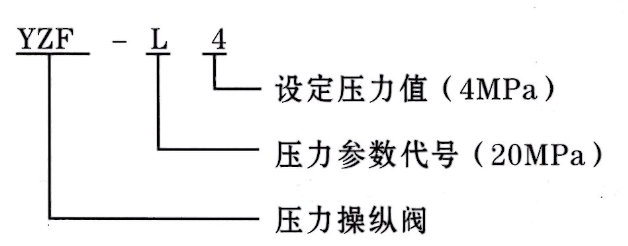

型號說明
使用說明
1、安裝在終端式系統的二條供油主管末端。
2、壓力操縱閥之后應再安裝一個分配器，使閥內的潤滑脂得到 新。
3、閥后的分配器從閥體的壓力表接口處加裝內接頭和三通引出。
4、調整螺絲右旋設定壓力調低，左旋調高。
技術參數
型號 | 公稱壓力Mpa | 壓力調整范圍Mpa | 發訊油量 | 開關 | 重量kg | |
標準型號 | 原型號 | |||||
YZF-L4 | PV-2E | 20 | 3-6 | 1.5ml | LX29-5Q | 8.2 |
使用介質為錐入度265～385（25℃，150g）1/10mm的潤滑脂（NLGI0#-2#）的潤滑脂。

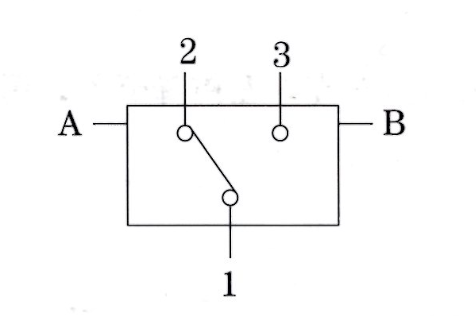

圖形符號

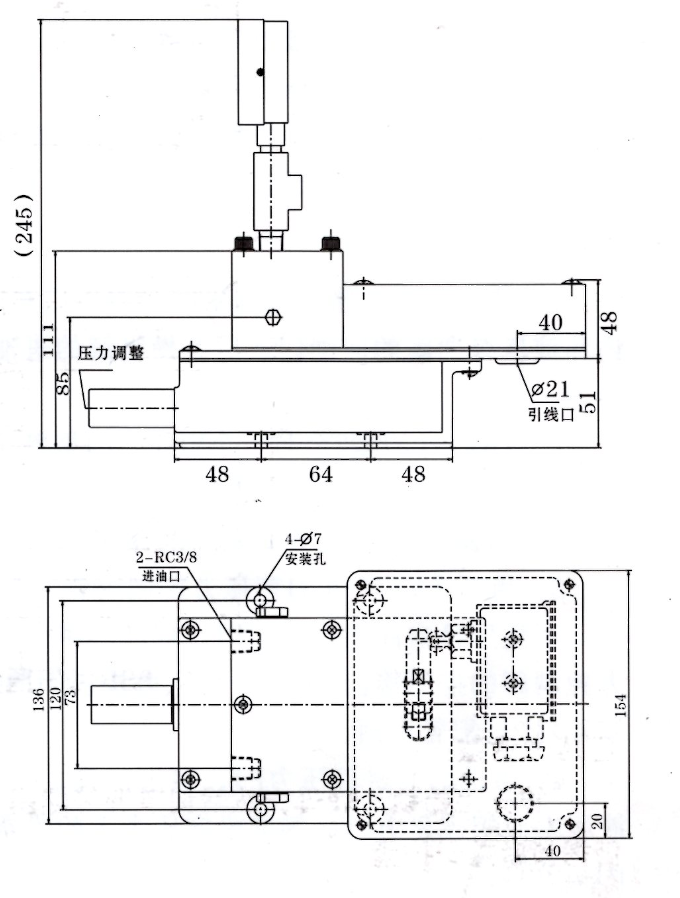

外形尺寸
