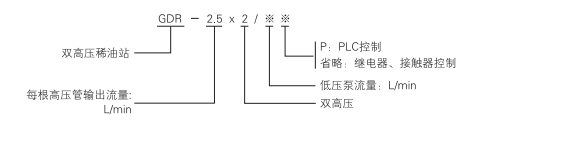

二、型號標注方法
三、工作原理與結構特點
雙高壓高(低)壓稀油站的主要特點為一套稀油站有二根高壓輸出管道，可滿足二個高壓潤滑點的需要，其他和普通高(低)壓稀油站相同。
每根高壓輸出管道均有壓力表和壓力控制器，以便控制每根高壓管道的壓力及觀察工況。
本產品組成部分也和普通高(低)壓稀油站相同；比它多一臺高壓油泵，二臺高壓油泵的吸口均聯于低壓泵的供油口；二臺高壓泵均啟動時，要從低壓供油口吸走5L/min的潤滑油，對低壓泵流量較小者，啟動高壓泵時低壓供油壓力可能會有所降低，對潤滑油均供向同一軸承的系統來說，軸承的潤滑油總量并未減少，不會影響對軸承的潤滑；但啟動高壓泵時，低壓壓力的降低可能造成備用低壓泵會臨時啟動，這種情況也不致影響潤滑系統的正常工作；但采用二低壓泵互相切換的備用工作方式時，可能工作泵停止后，備用泵流量仍不滿足要求時就不能使?jié)櫥到y(tǒng)正常工作了；故選用較小流量低壓泵時應注意這一情況。
GDR型雙高壓系列高(低)壓稀油站技術性能
| 參數 | 型號 |
| GDK-B2.5/25 | GDK-B2.5/140 | GDK-B2.5/63 | GDK-B2.5/80 | GDK-B2.5/100 | |
| 低 壓 系 統 | 泵裝置型號 | LBZ-16 | LBZ-25 | LBZ-40 | LBZ-63 | LBZ-100 | LBZ-125 | |
| 流量L/min |
| 25 | 40 | 63 | 80 | 100 | ||
| 供油壓力MPa | ≤0.4 | |||||||
| 供油溫度℃ | 40±3 | |||||||
| 電動機 | 型號 | Y90S-4,V1 | Y100L1-4,V1 | Y112M-4,V1 | ||||
| 功率KW | 1.1 | 2.2 | 4 | |||||
| 轉速r/min | 1450 | 1440 | 1440 | |||||
| 油箱容積m3 | 1.1 | 1.5 | 2.2 | |||||
| 高壓系統 | 泵裝置型號 | 2.5MCY14-1B(二臺) | ||||||
| 流量L/min | 2.5X2 | |||||||
| 供油壓力MPa | 31.5 | |||||||
| 電動機 | 型號 | Y112M-6 B35 (二臺) | ||||||
| 功率Kw | 2.2 | |||||||
| 轉速r/min | 940 | |||||||
| 過濾精度m2 | 0.08~0.12 | |||||||
| 過濾面積m2 | 0.13 | 0.19 | 0.4 | |||||
| 冷卻面積m2 | 3 | 5 | 7 | |||||
| 冷卻水耗量 | 1 | 1.5 | 3.6 | 5.7 | 9 | 11.25 | ||
| 電加熱功率Kw | 3 x 4 | 3 x 4 | 6 x 4 | |||||
| 外形尺寸mm | 2000x1240x1360 | 2100x1280x1385 | 2150x1440x1750 | |||||
| 備注 | 全部過濾切換壓差為0.15MPa | |||||||

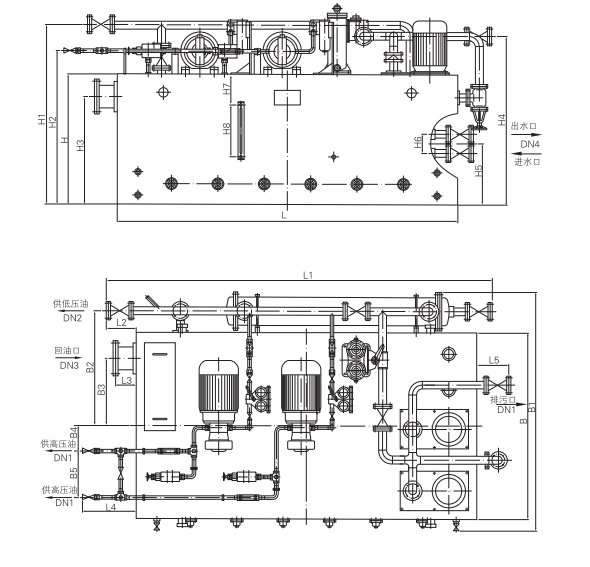

四、外形尺寸
| 型號 | DN1 | DN2 | DN3 | DN4 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 |
| GDR-B2.5/16 | 8 | 25 | 50 | 50 | 1600 | 2000 | 925 | 250 | 35 | 100 | 150 | 215 |
| GDR-B2.5/25 | 8 | 25 | 50 | 50 | 1600 | 2000 | 825 | 250 | 35 | 100 | 150 | 215 |
| GDR-B2.5/40 | 10 | 32 | 65 | 32 | 1600 | 2100 | 982 | 300 | 35 | 120 | 180 | 250 |
| GDR-B2.5/63 | 10 | 32 | 65 | 32 | 1600 | 2100 | 982 | 300 | 35 | 120 | 180 | 250 |
| GDR-B2.5/80 | 10 | 40 | 80 | 32 | 1700 | 2150 | 1282 | 305 | 40 | 150 | 200 | 405 |
| GDR-B2.5/100 | 10 | 40 | 80 | 320 | 1700 | 2150 | 12820 | 305 | 40 | 150 | 200 | 405 |
| 型號 | B | B1 | B2 | B3 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | H8 |
| GDR-B2.5/16 | 1100 | 1240 | 300 | 140 | 700 | 1360 | 1285 | 1200 | 120 | 350 | 115 | 80 | 590 |
| GDR-B2.5/25 | 1100 | 1240 | 300 | 140 | 700 | 1360 | 1285 | 1200 | 120 | 350 | 115 | 80 | 590 |
| GDR-B2.5/40 | 1200 | 1280 | 248 | 450 | 850 | 1385 | 1300 | 1225 | 180 | 360 | 150 | 110 | 710 |
| GDR-B2.5/63 | 1400 | 1440 | 190 | 500 | 1050 | 1750 | 1640 | 1480 | 200 | 400 | 160 | 140 | 875 |
| GDR-B2.5/80 | 1400 | 1440 | 190 | 500 | 1050 | 1750 | 1640 | 1480 | 200 | 400 | 160 | 140 | 875 |
| GDR-B2.5/100 | 1400 | 1440 | 190 | 500 | 1050 | 1750 | 1640 | 1480 | 200 | 400 | 160 | 140 | 875 |

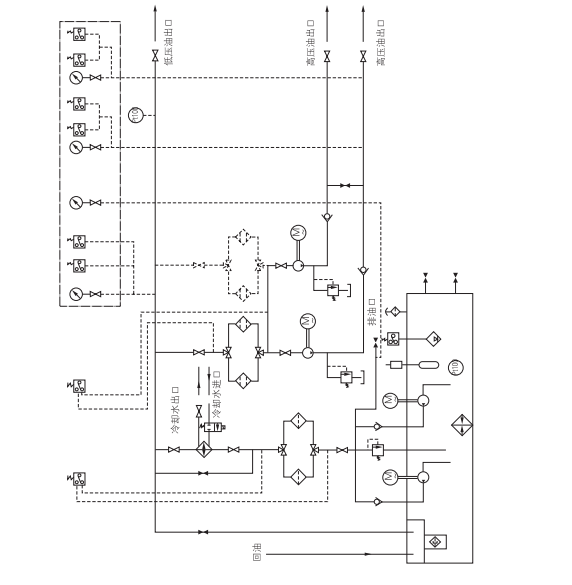

五、系統(原理)圖

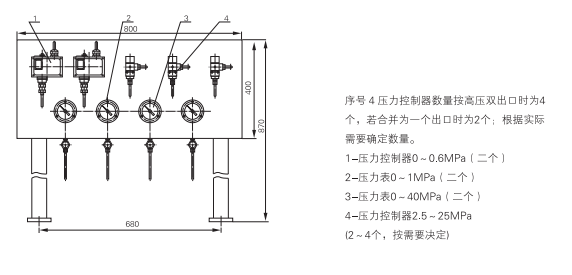

六、儀表盤

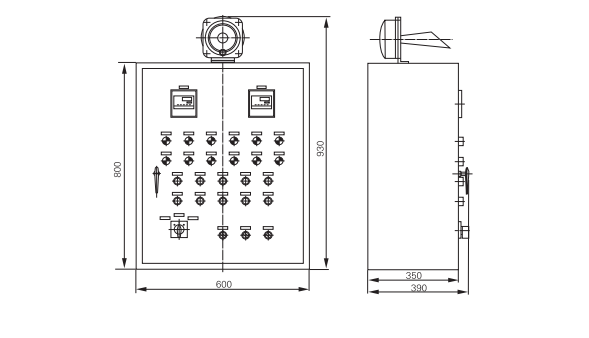

七、電控柜
