VSL-KR系列雙線分配器(40MPa)
產品介紹
雙線分配器設有左右側二處進油口，出油根據結構不同可分為單向出油和雙向出油二種，標準形式均帶有油量調節裝置，在高溫等特殊工作條件下可不配帶油量調節裝置。
雙線分配器適用于雙線式干油集中潤滑系統中，作為一種計量給油裝置，通過二條供油管交互壓送潤滑劑的壓力動作，實現各個雙線分配器的定量給油。
產品描述
| 一、使用條件 VSL-KR型雙線分配器上下面均有給油口，分配器活塞正反向動作時分別從上面和下面的給油口排出潤滑脂；在相應上、下給油口內設有合二為一的排油結構，要改變奇數出油，只需將孔內的螺釘擰出即可。還可以從指示桿的動作直接觀察分配器的工作情況，同時還可以通過調整螺釘在規定范圍內調整各出油口的給油量。 該型分配器適用于公稱壓力為40MPa的雙線式干油集中潤滑系統中，在兩條供油主管交替的供油壓力作用下，直接由供油壓力控制活塞動作給油，完成向潤滑點定量分配潤滑脂的功能。 |
二、技術參數
| 型 號 | 公稱壓力MPa | 動作壓力Mpa | 額定給油mL/循環 | 調整螺釘每轉一圈調整量ml |
| VSL※-KR | 40 | ≤1.0 | 0-5 | 0.15 |
使用介質為錐入度不低于265（25℃，150g）1/10mm的潤滑脂（NLGI0#～2#）或粘度等級大于N68的潤滑油；使用環境溫度為-10～80℃；使用介質為潤滑油時，請在20MPa壓力下使用。

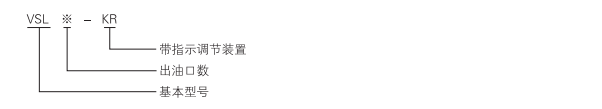

三、型號標注說明

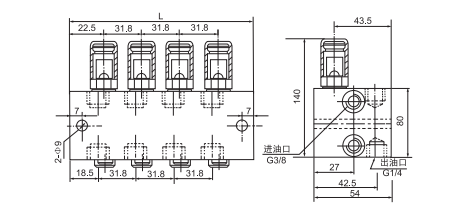

四、外形尺寸
| 型號 | VSL-KR | VSL4-KR | VSL6-KR | VSL8-KR |
| 出油口數 | 2 | 4 | 6 | 8 |
| L(mm) | 44.5 | 76 | 108 | 140 |
五、使用說明
若需相應上下出口合并時，只需將上出油孔內的壓緊螺塞用6mm內六角扳手擰出，取出分油套通孔向下裝入，再擰緊壓緊螺塞，此時上出口用G1/4螺塞封堵以防灰塵侵入。
六、訂貨須知
分配器安裝使用環境溫度在-10～80℃以外的需要在訂貨合同中注明，以便供貨時提供耐低、高溫油封。
